Có bao nhiêu hình dạng kết cấu thép phổ biến?

Kết cấu thép xuất hiện ở khắp nơi quanh ta: từ nhà ở dân dụng, nhà xưởng, kiosk, cabin lắp ghép cho đến các công trình quy mô lớn. Tuy cùng làm từ thép, nhưng hình dạng tiết diện của kết cấu lại rất đa dạng, mỗi loại được sinh ra để giải quyết một bài toán chịu lực và thi công khác nhau. Kết cấu thép có thể được tạo hình thành vô số dạng khác nhau để tối ưu hóa khả năng chịu tải, tiết kiệm vật liệu và đáp ứng yêu cầu kiến trúc. Vậy, dựa trên nguyên tắc chịu lực và hình dáng tổng thể, có bao nhiêu hình dạng kết cấu thép phổ biến đang được ứng dụng rộng rãi? Bài viết này sẽ đi sâu khám phá các loại hình kết cấu cơ bản và đặc điểm của chúng, giúp bạn có cái nhìn toàn diện về thế giới cấu kiện thép trong xây dựng.

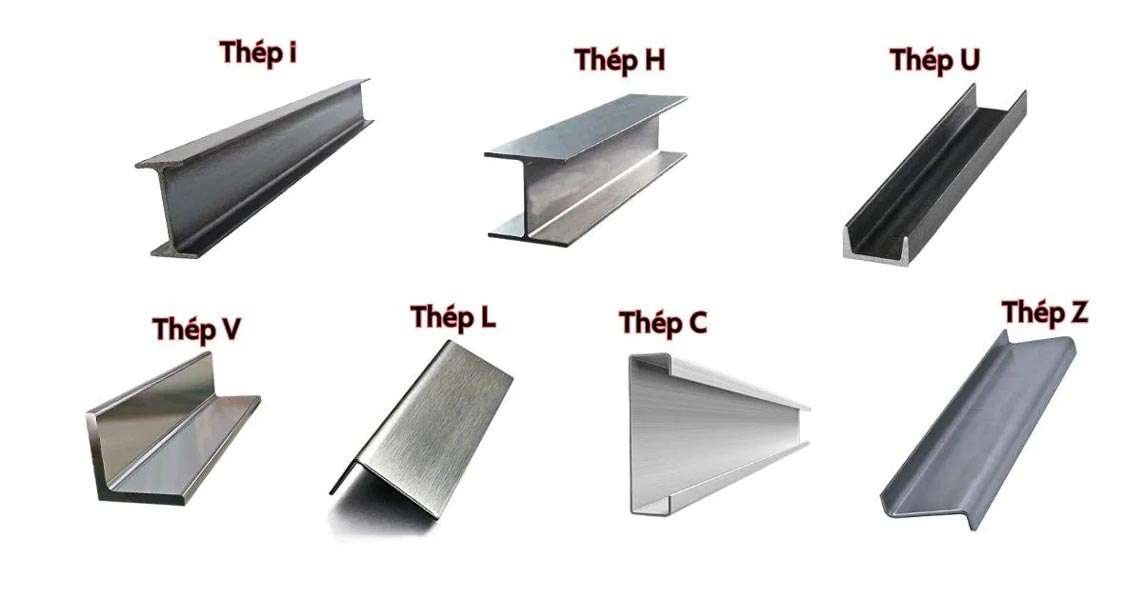

Thép Hình (Structural Shapes)

Đây là các thanh thép được cán nóng với tiết diện mặt cắt có hình dạng nhất định, được ứng dụng rộng rãi làm các bộ phận chịu lực chính trong xây dựng kết cấu thép. Dùng trực tiếp làm khung chịu lực. Các loại phổ biến:

• Thép H: cột, dầm chính (nhà xưởng, nhà thép tiền chế)
• Thép I: dầm chịu uốn
• Thép U (C): xà gồ, khung phụ
• Thép L (V): giằng, liên kết
• Thép T: ít dùng, thường chế từ thép H
• Thép Z: Xà gồ mái

Loại Thép Hình	Đặc điểm hình dạng	Ứng dụng phổ biến
Thép chữ H (H-Beam)	Tiết diện giống chữ H. Đặc trưng: Chiều rộng cánh (B) thường lớn hơn hoặc bằng chiều cao thân (H).	Cột, dầm chính chịu tải nặng trong nhà cao tầng, nhà xưởng công nghiệp.
Thép chữ I (I-Beam)	Tiết diện giống chữ I. Đặc trưng: Chiều cao thân (H) thường lớn hơn nhiều so với chiều rộng cánh (B).	Dầm chịu lực, khung kết cấu cầu, dầm cẩu trục.
Thép chữ U/C (Channel)	Tiết diện hình chữ U hoặc C.	Xà gồ mái, thanh chống, kết cấu phụ trợ, làm dầm cầu.
Thép chữ L/V (Angle)	Tiết diện hình chữ L (thép góc), có hai cạnh vuông góc (cạnh bằng hoặc không bằng nhau).	Khung giàn, tháp truyền tải điện, tháp ăng-ten, chi tiết liên kết giữa các cấu kiện.
Thép Chữ T (Tee)	Tiết diện hình chữ T, thường được tạo ra bằng cách cắt đôi thép chữ H hoặc I.	Làm thanh chống, kết cấu giàn, chi tiết liên kết.
Thép chữ Z (Z-Channel)	Đặc trưng: Có khả năng chịu uốn theo phương yếu tốt hơn.	Xà gồ mái nhà xưởng và các công trình tiền chế do trọng lượng nhẹ, dễ lắp đặt và chịu lực tốt.

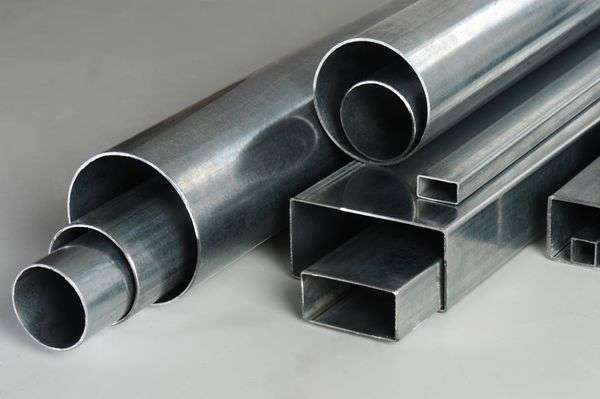

Thép Hộp và Thép Ống (Hollow Structural Sections – HSS)

Là các cấu kiện thép có tiết diện rỗng (vuông, chữ nhật, tròn), giúp giảm trọng lượng nhưng vẫn đảm bảo khả năng chịu lực nén và uốn tốt. Đây là loại thép rất phổ biến trong nhà lắp ghép – kiosk – cabin.

• Đặc điểm: Dễ thi công, đẹp, gọn, nhưng chịu lực kém hơn thép H/I cùng kích thước.
• Ứng dụng: Khung nhà nhẹ, Khung mái, khung vách, Cabin, bungalow, kiosk
• Thép Hộp: Hình vuông hoặc chữ nhật, thường dùng làm khung sườn, cột, dầm phụ, lan can, hàng rào, giàn giáo.
• Thép Ống: Hình tròn rỗng, được sử dụng trong hệ thống ống dẫn, cọc móng, kết cấu không gian. Chịu nén tốt, uốn cong đẹp, rất hợp kiến trúc “mềm”. Ứng dụng: Cột nhỏ, lan can, mái vòm, Kết cấu cong, trang trí, Giàn không gian nhẹ.

Thép Tấm (Steel Plate)

Thép tấm là loại thép được chế tạo dưới dạng tấm phẳng, với độ dày và kích thước rất đa dạng, từ mỏng đến rất dày, và có thể có nhiều bề mặt, hình dạng khác nhau tùy theo mục đích sử dụng.

Dạng Thép Tấm	Đặc điểm hình dáng và Độ dày	Ứng dụng phổ biến
Thép Lá (Sheet Steel)	Là dạng thép tấm cán mỏng, thường có độ dày dưới 3mm	Chế tạo vỏ máy, các chi tiết mỏng, sản xuất ô tô, đồ gia dụng.

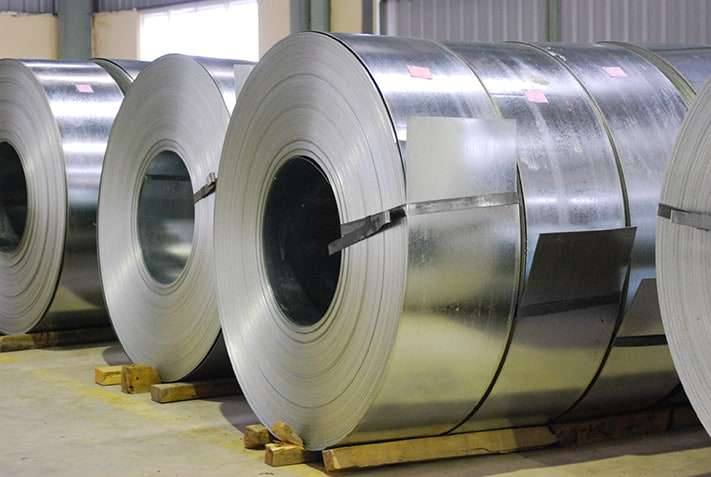

Thép Cuộn dạng Tôn (Coil/Corrugated Sheet Steel)	Là dạng thép mỏng, được cán sóng (lượn sóng) hoặc cán phẳng và cuộn lại thành cuộn lớn.	Làm tôn lợp mái, vách ngăn nhà xưởng, tấm cách nhiệt. Thường được mạ kẽm hoặc sơn màu.

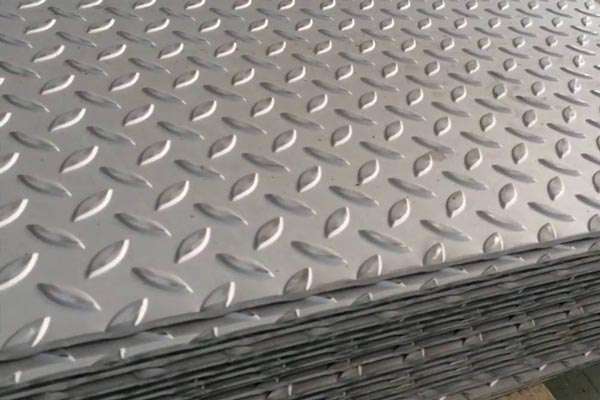

Thép Tấm Gân (Checkered/Tread Plate)	Bề mặt có các hoa văn dập nổi (gân) để tăng ma sát và chống trơn trượt.	Làm sàn nhà xưởng, sàn cầu thang, bệ đỡ máy móc, sàn tàu thuyền.

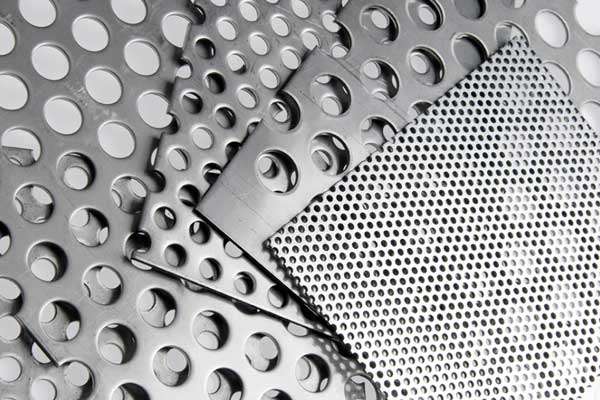

Thép Tấm Đục Lỗ (Perforated Plate)	Thép tấm được đục các lỗ có hình dạng và kích thước đồng nhất (tròn, vuông, chữ nhật…) theo quy cách.	Làm lưới lọc, tấm chắn gió, tấm cách âm, hàng rào trang trí, chi tiết thông gió.
Thép Tấm Dày (Heavy Plate)	Thép tấm có độ dày lớn (thường trên 6mm, cung cấp khả năng chịu lực và chống ăn mòn cao.	Chế tạo bồn chứa áp lực, vỏ tàu thủy, dầm cầu lớn, kết cấu hàn chịu lực.

Thép Xây Dựng (Thép Cốt Bê Tông – Rebar)

Thép xây dựng được sử dụng rộng rãi trong ngành xây dựng để tạo ra các cấu trúc, kết cấu hỗ trợ trong các công trình xây dựng. Thường ở dạng thanh tròn trơn hoặc thanh vằn (có gân dập nổi) và thép cuộn, được dùng làm cốt thép để gia cường cho bê tông (bê tông cốt thép).

• Đặc điểm: Dùng để chịu lực bên trong bê tông, không lộ thiên.

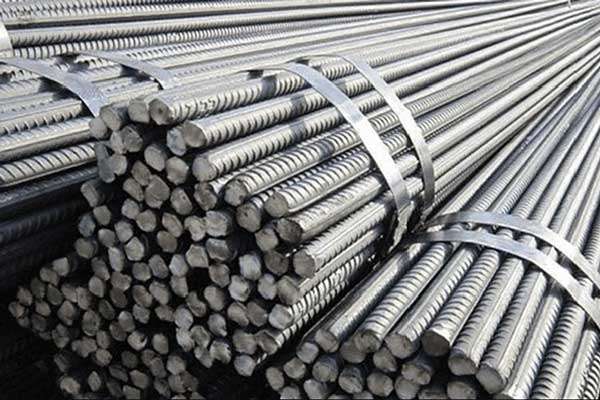

• Thép thanh vằn: Chịu lực chính, có gân để tăng độ bám dính với bê tông.

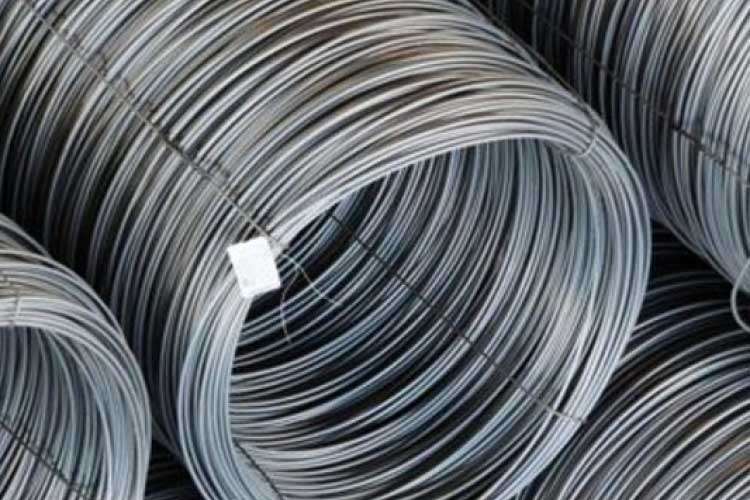

• Thép cuộn: Dùng để gia công thành đai, lưới thép.
• Ứng dụng: Móng, dầm, sàn, cột BTCT. Không dùng làm khung nhà thép độc lập

Lời kết

Hiểu được các hình dạng kết cấu thép phổ biến không chỉ giúp bạn đọc bản vẽ dễ hơn, mà còn tránh được những lựa chọn sai dẫn đến lãng phí hoặc thi công kém hiệu quả. Không có hình dạng nào là “tốt nhất cho mọi công trình”, chỉ có loại phù hợp nhất với mục đích sử dụng, tải trọng và ngân sách. Nắm vững nguyên lý này, bạn sẽ chủ động hơn khi làm việc với nhà thầu, kỹ sư và cả khi tự xây dựng phương án kết cấu cho dự án của mình

Cảm ơn bạn đã đọc qua bài viết. Nếu có bất kỳ thắc mắc hoặc cần tư vấn gì về đừng ngần ngại liên hệ với chúng tôi qua số zalo, fanpage hoặc cộng đồng group facebook bạn nhé.
