Có bao nhiêu dạng liên kết trong kết cấu thép?

Trong kết cấu thép, hệ thống liên kết đóng vai trò rất quan trọng, không chỉ kết nối các cấu kiện mà còn trực tiếp truyền lực, kiểm soát biến dạng và đảm bảo sự ổn định của toàn bộ công trình. Các dạng liên kết phổ biến nhất trong kết cấu thép (đặc biệt là nhà thép tiền chế) được phân loại dựa trên phương pháp thi công, chức năng chịu lực và độ cứng như sau:

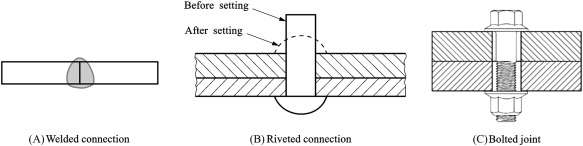

Phân loại các dạng liên kết thép theo phương pháp thi công

Liên kết Bu lông (Bolted connection)

Đây là loại liên kết phổ biến nhất, đặc biệt tại công trường, vì ưu điểm dễ thi công, lắp đặt, tháo dỡ và bảo trì.

• Cấu tạo: Dùng bu lông (ốc vít) để ghép nối các chi tiết thép. Gồm thân bu lông, mũ bu lông, đai ốc và vòng đệm.
• Ưu điểm: Dễ thi công, lắp đặt, tháo lắp, bảo trì; phổ biến trong nhà thép tiền chế.
• Nhược điểm: Cần lỗ khoan, có thể có khe hở nhỏ.
• Các dạng: Bu lông thường, bu lông cường độ cao, liên kết chịu cắt, liên kết chịu mô men.
• Phân loại theo cường độ:
  • Bu lông thường, tinh: Thường lắp vào lỗ có khe hở nhỏ hoặc không có khe hở. Liên kết chịu cắt và ép mặt.
  • Bu lông cường độ cao: Được làm từ thép hợp kim và gia công nhiệt để đạt lực siết và lực kéo lớn, tạo ra ma sát lớn giữa các bản thép để truyền lực (liên kết không trượt).
• Ứng dụng: Thường dùng cho các kết cấu lắp ghép (nhà xưởng, nhà thép tiền chế) hoặc các cấu kiện cần tháo lắp, bảo trì.

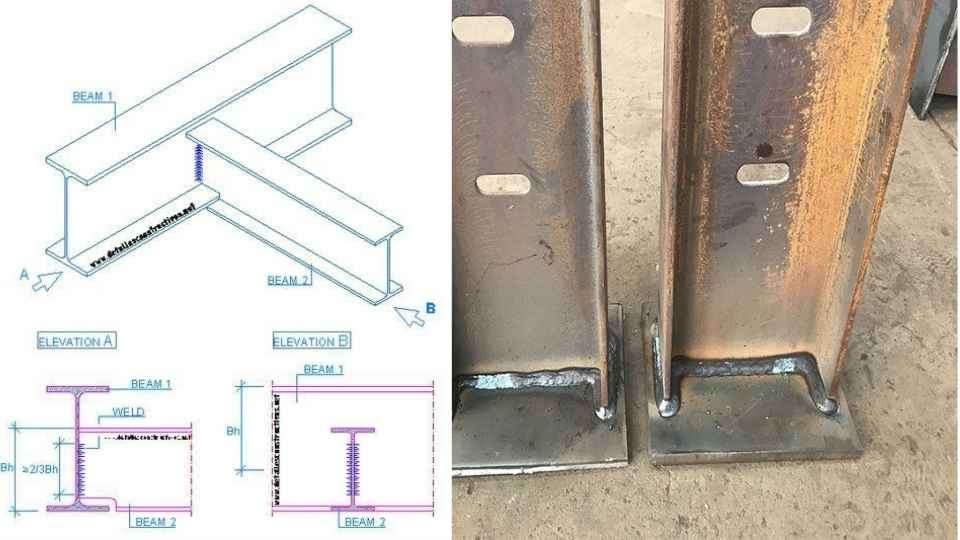

Liên kết Hàn (Welded connection)

Liên kết hàn tạo ra một khối đồng nhất, có tính bền vững cao, giảm thiểu nguy cơ dịch chuyển giữa các bộ phận.

• Cấu tạo: Sử dụng nhiệt (lửa hoặc hồ quang điện) làm nóng chảy cục bộ kim loại để hòa lẫn vào nhau, khi nguội tạo thành đường hàn.
• Ưu điểm: Mối nối liền mạch, chịu lực tốt, thẩm mỹ.
• Nhược điểm: Khó tháo lắp, yêu cầu kỹ thuật cao.
• Các dạng: Hàn đối đầu, hàn có bản ghép, hàn góc.
• Phân loại theo cấu tạo mối nối:
  • Liên kết đối đầu (Giáp mép): Dùng đường hàn đối đầu thẳng hoặc xiên, liên kết hai cấu kiện cùng nằm trong một mặt phẳng. Truyền lực tốt.
  • Liên kết ghép chồng: Hai cấu kiện đặt chồng lên nhau, dùng đường hàn góc liên kết chúng lại.
  • Liên kết có bản ghép: Sử dụng bản ghép để nối các chi tiết thép.
  • Liên kết hỗn hợp: Liên kết đối đầu có thêm các bản ghép với đường hàn góc để tăng cường chịu lực.
• Ứng dụng: Thường được thực hiện tại nhà máy để kiểm soát chất lượng mối hàn tốt hơn, hoặc dùng cho các chi tiết cố định, yêu cầu thẩm mỹ cao

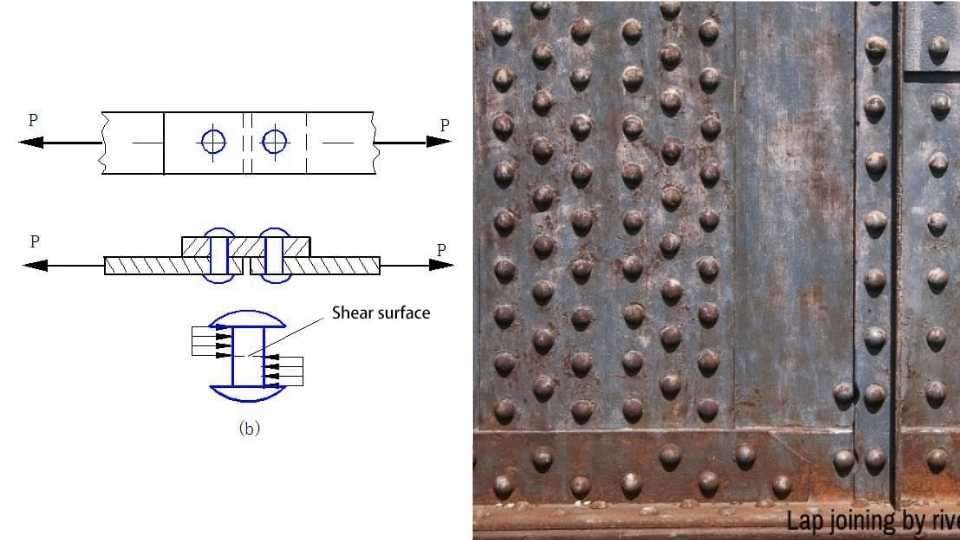

Liên kết Đinh Tán (Riveted connection)

Hiện nay ít phổ biến, chủ yếu còn thấy trong các công trình cũ hoặc mang tính đặc thù. Phương pháp này tạo ra liên kết chắc chắn và thường được dùng cho những kết cấu yêu cầu chịu tải lớn và không thể hàn.

• Ưu điểm: Chịu tải lớn (trong một số trường hợp).
• Nhược điểm: Thi công phức tạp, khó tháo lắp.

Phân loại liên kết thép theo độ cứng của liên kết

Liên kết khớp (Pin/Hinged Connection)

Cho phép chuyển động quay tương đối giữa các cấu kiện, chỉ truyền lực cắt và lực dọc trục (ví dụ: liên kết bu lông đơn giản).

Liên kết cứng (Fixed/Rigid Connection)

Hạn chế chuyển động xoay, truyền cả lực cắt, lực dọc và mô men (ví dụ: liên kết hàn có bản mã cứng).

Liên kết nửa cứng (Semi-Rigid Connection)

Cho phép truyền mô men nhưng có biến dạng quay đáng kể (thường là liên kết bu lông có tính toán).

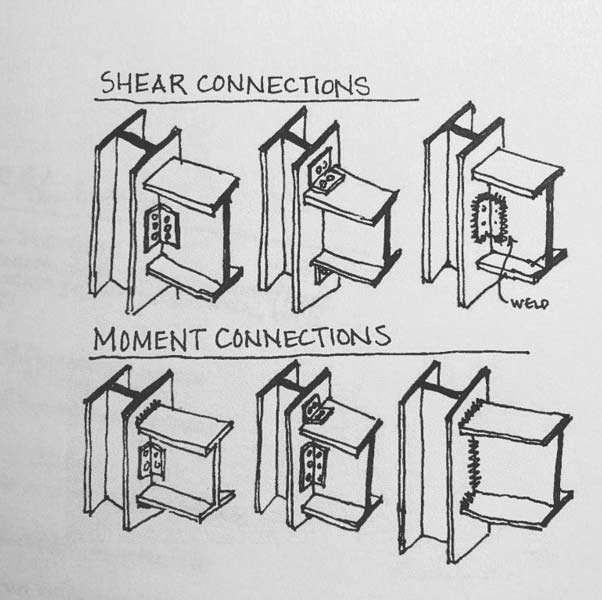

Phân loại liên kết thép theo chức năng lực

Liên kết chịu cắt (Shear Connection)

Thiết kế để chịu lực tác động song song với mặt liên kết (lực ngang).

Liên kết chịu mô men (Moment Connection)

Chịu mô men uốn, thường dùng cho cột và dầm, yêu cầu ổn định cao.

Liên kết hỗn hợp (Hybrid Connection)

Kết hợp nhiều dạng để giải phóng mô men ở một phương cụ thể.
